السخان الشمسي ذات مجمع القطع المكافئ جيل جديد من السخانات الشمسية يغزو السوق

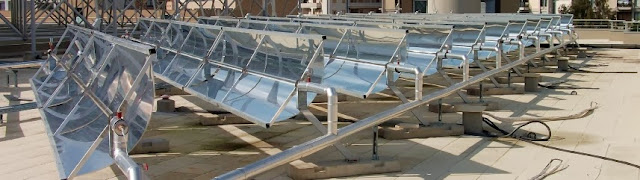

السخان الشمسي ذات مجمع القطع المكافئ (Parabolic Trough Solar Heater)


السخان الشمسي ذات مجمع القطع المكافئ Parabolic Trough Solar Heater
السخان الشمسي ذات مجمع القطع المكافئ Parabolic Trough Solar Heater



هو عبارة عن سخان شمسي ذات الأنابيب المفرغة مضافا إليه مرآة مقعرة تأخذ شكل قطع مكافئ وتقوم بتركيز الأشعة الشمسية على أنابيب امتصاص الموضوعة في الخط المحوري هذه المرآة وتحوي بداخلها سائلاً زيتي خاصاً لنقل الحرارة.

مكونات السخان

السخان الشمسي ذات مجمع القطع المكافئ Parabolic Trough Solar Heater

مكونات السخان الشمسي ذات مجمع القطع المكافئ Parabolic Trough Solar Heater

السخان الشمسي ذات مجمع القطع المكافئ Parabolic Trough Solar Heater
مرآة السخان الشمسي ذات مجمع القطع المكافئ
1-    مرآة مقعرة : وظيفتها تركيز الأشعة الشمسية لرفع درجة حرارة السائل الزيتي بأنبوبة الامتصاص.

السخان الشمسي ذات مجمع القطع المكافئ Parabolic Trough Solar Heater
أنبوبة الامتصاص للسخان الشمسي ذات مجمع القطع المكافئ
 2-  أنبوبة الامتصاص: عبارة عن أنبوبين من الزجاج ، أحدهما بداخل الآخر، الأنبوب الخارجي شفاف ويسمح لأشعة الشمس بالمرور من خلاله، أما الأنبوب الداخلي، فيطلى بطبقة سوداء خاصة مؤلفة من الكروم والنيكل، والذي يمتص الأشعة الشمسية الساقطة عليه بنسبة قد تصل إلى98%. ويتم تثبيت نهايتي الأنبوبين مع بعضهما بطريقة الصهر“ Fusion “بعد تفريغ الهواء الموجود بينهما تحت درجة حرارة عالية.
3-  سوائل انتقال الحرارة: وهى سوائل خاصة لها قدرة عالية على نقل الحرارة بأقل مفاقيد وغالبا ما تكون سوائل زيتية تتحمل درجات حرارة عالية ويتم وضعها بدائرة مغلقة بين تانك التخزين الحرارة و أنبوبة الامتصاص ويتم تدويرها باستخدام مضخة.

السخان الشمسي ذات مجمع القطع المكافئ Parabolic Trough Solar Heater
تانك التخزين الحرارى للسخان الشمسي ذات مجمع القطع المكافئ
 4-  تانك التخزين الحرارى ويتم فيه تخزين الزيت الساخن بعد مروره بالمجمع الشمسي للتسخين، ويزود هذا التانك بعزل حرارى جيد يضمن عدم تسرب حرارة الزيت للجو المحيط. ويوجد بالتانك عدد من السربنتينات (مسارات تبادل حرارى) يتناسب مع عدد الشقق التي ترتبط بالسخان، وتكون هذه السربنتينات منفصلة عن بعضها لفصل استهلاك المياه الساخنة لكل شقة عن غيرها.

نظام التتبع الشمسى للسخان الشمسي ذات مجمع القطع المكافئ
 5-نظام تتبع للشمس : عبارة عن دائرة اليكترونية تقوم بتتبع الشمسي واعطاء أمر للمحرك لتغير وضع المرآة لجعلها في مواجهة الشمس باستمرار لضمان أعلى تركيز للأشعة.
6-هياكل التثبيت: تستخدم هياكل معدنية لضبط أجزاء السخان لكى تؤدى وظائفها المختلفة.
7-نظام التحكم في الاستهلاك: وهو عبارة عن نظام يتحكم في استهلاك المياه الساخنة بحيث يتم توزيعها بالتساوي على عدد الشقق لضمان عدم تعدى أحد الشقق على غيرها في الاستهلاك.

مزايا السخان الشمسي ذات القطع المكافئ

1-   أعلى كفاءة في التسخين على الاطلاق من السخانات الأخرى.
2-   يناسب التسخين المركزي على أسطح العمارات.
3-   أقل تكلفة مقارنة بغيره عند استخدامه في التسخين المركزي.
4-   يسهل زيادة سعته عن طريق زيادة عدد المرايات العاكسة فقط وبقاء باقي المكونات كما هي.
5-   يمكن وضع تانك التخزين الحرارى أسفل العمارة بسهولة مما يوفر الوصلات ويجعل المياه الساخنة متوفرة بدون استخدام محركات لرفع المياه أعلى سطح المبنى.
6-   يتم الفصل بين استهلاك كل شقة من المياه الساخنة بسهولة.

عيوب السخان الشمسي ذات القطع المكافئ

1-   يحتاج الى تنظيف المرايات العاكسة بصفة دورية.
2-   السعات التخزينية لهذه السخانات كبيرة ولا تناسب التسخين الفردي.
3-   نظام تتبع الشمس يحتاج الى صيانة دورية.
